การติดตั้งเครื่องชั่ง Silo (Silo Weighing System) มีความสำคัญอย่างมากในงานอุตสาหกรรม เพื่อวัดปริมาณวัตถุดิบ เช่น ซีเมนต์ เมล็ดพืช หรือวัตถุดิบอื่น ๆ ที่เก็บไว้ในไซโล โดยระบบนี้มักจะใช้ Load Cell เพื่อวัดน้ำหนัก และเชื่อมต่อกับ indicator / PLC / SCADA เพื่อแสดงผลและควบคุมระบบ

ขั้นตอนการติดตั้งเครื่องชั่ง Silo

1. การเตรียมอุปกรณ์

Load Cell (จำนวนขึ้นอยู่กับจำนวนขา/จุดรับน้ำหนักของไซโล เช่น 3 หรือ 4 จุด)

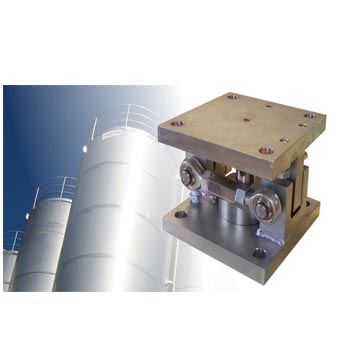

Mounting Kit (ชุดยึด Load Cell ให้ปลอดภัยต่อแรงกระแทกและแรงดึง)
Junction Box (กล่องรวมสัญญาณ)

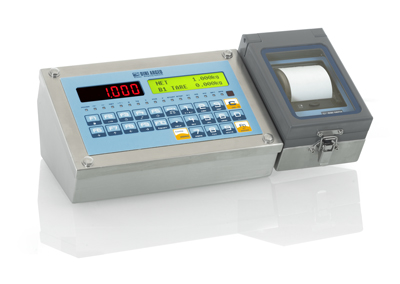

Indicator / Controller / PLC
สายสัญญาณแบบ Shielded
อุปกรณ์ Ground ป้องกันฟ้าผ่าและไฟรบกวน

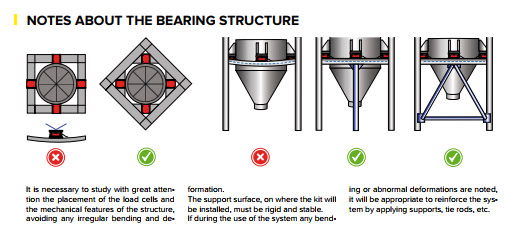

2. การเตรียมฐานรองรับ

พื้นฐานของ Silo ต้องเป็นคอนกรีตเสริมเหล็ก แข็งแรง
มีการออกแบบให้มี Plate เหล็กเชื่อมกับโครงไซโลตรงจุดที่จะติด Load Cell

3. ติดตั้ง Load Cell

ยกไซโลด้วย Hydraulic Jack ทีละขา (หรือตามจุดที่กำหนด)
ติดตั้ง Load Cell พร้อม Mounting Kit เข้ากับโครงสร้าง
ตรวจสอบแนวการรับแรงให้ Load Cell รับน้ำหนัก “แนวดิ่งตรง”
อย่าลืมใส่ Stoppers หรือ Limit Rod เพื่อกันการเคลื่อนของไซโลในแนวราบ

4. เดินสายไฟ

ใช้สายสัญญาณแบบ Shielded เดินจาก Load Cell เข้า Junction Box
จาก Junction Box เดินสายเข้าตัว Indicator หรือ Controller
สาย Ground ควรแยกกับสายไฟหลัก และมีการต่อเข้ากับระบบ Earth Ground ที่ดี

5. การสอบเทียบ (Calibration)

มี 2 วิธีหลักในการคาลิเบรต:

วิธีที่ 1: ใช้ Weight Test (เหมาะกับไซโลเล็ก)

แขวนลูกตุ้มน้ำหนักที่รู้ค่าชัดเจน
ทำการปรับค่าบน Indicator ให้แสดงผลถูกต้อง

วิธีที่ 2: ใช้วิธี Substitution หรือ Simulation (ไซโลขนาดใหญ่)

ใช้น้ำหนักบางส่วนเทียบกับค่าที่รู้ แล้วปรับเป็นอัตราส่วน
หรือ ใช้ mV/V simulator จ่ายสัญญาณแทน Load Cell เพื่อ Calibrate

6. ตรวจสอบระบบและทดลองใช้งาน

ตรวจสอบความเสถียรของค่าอ่านน้ำหนัก
ทดสอบการเติมหรือเบาวัตถุดิบในไซโล ดูการตอบสนอง
ตรวจสอบระบบ Ground และ Surge Protection

7. การบำรุงรักษา

ตรวจสอบสายสัญญาณ, Load Cell, และจุดเชื่อมต่อเป็นประจำ
ตรวจสอบว่า Load Cell ไม่มีการเบี้ยว/โดนแรงดึงด้านข้าง
ทำความสะอาดรอบ ๆ ไซโล ไม่ให้มีเศษวัสดุกด Load Cell
