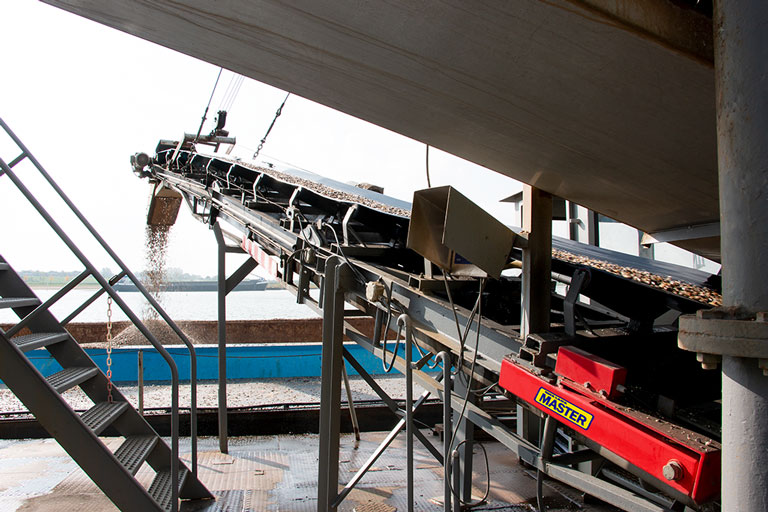

ส่วนประกอบหลักของเครื่องชั่งสายพาน (Belt Scale)

เครื่องชั่งสายพาน (Belt Scale หรือ Belt Weigher) เป็นอุปกรณ์สำคัญที่ใช้ในการวัดปริมาณของวัสดุที่เคลื่อนผ่านสายพานลำเลียงแบบต่อเนื่อง เช่น แร่ ถ่านหิน ปูนซีเมนต์ เมล็ดพืช หรือวัสดุในอุตสาหกรรมหนัก โดยไม่ต้องหยุดระบบการผลิต

เพื่อให้เข้าใจหลักการทำงานและการบำรุงรักษาเครื่องชั่งสายพานได้อย่างมีประสิทธิภาพ การรู้จัก ส่วนประกอบหลัก ของเครื่องจึงเป็นสิ่งสำคัญ

1. โครงสร้างรับน้ำหนัก (Weigh Frame)

เป็นโครงเหล็กหรือโครงสร้างที่ติดตั้งอยู่ใต้สายพานลำเลียง
ทำหน้าที่รองรับน้ำหนักของวัสดุที่อยู่บนสายพานในช่วงที่ชั่ง
ต้องมีความแข็งแรงและไม่บิดเบี้ยวง่าย เพื่อความแม่นยำของค่าชั่ง
มักติดตั้งกับโรลเลอร์ (Idler) โดยเฉพาะ “weigh idler” ซึ่งปรับแต่งมาให้เหมาะกับการวัด

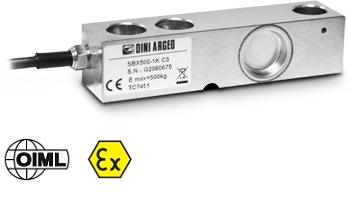

2. โหลดเซลล์ (Load Cell)

เป็นอุปกรณ์หลักที่ทำหน้าที่แปลงน้ำหนักที่กดทับบน Weigh Frame ให้เป็นสัญญาณไฟฟ้า
มักเป็นแบบ Strain Gauge ซึ่งมีความไวสูง
คุณภาพของ Load Cell ส่งผลโดยตรงต่อความแม่นยำของระบบ

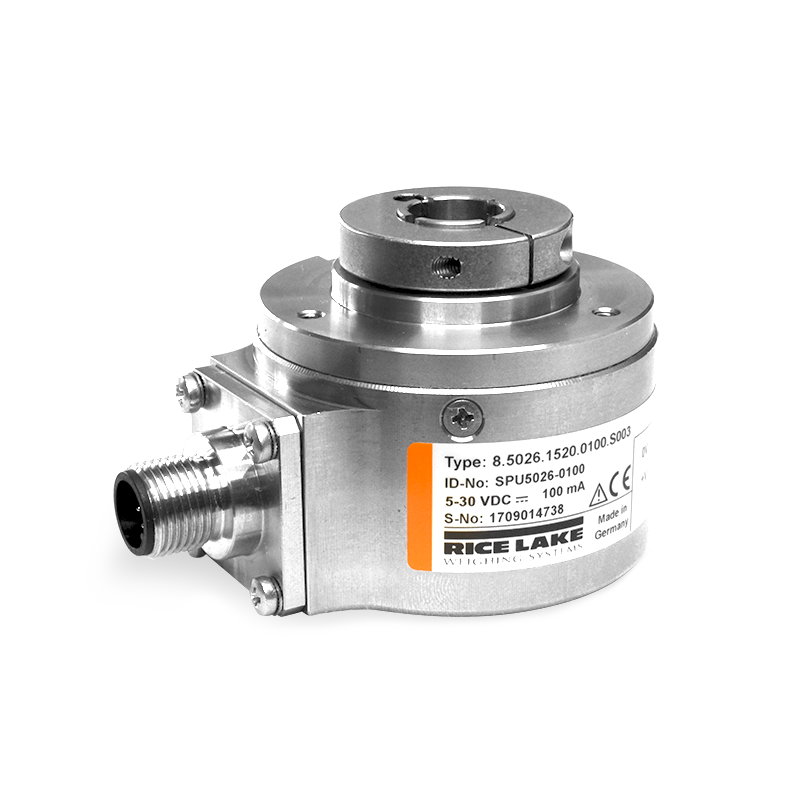

3. เซนเซอร์วัดความเร็วสายพาน (Speed Sensor / Encoder)

ใช้วัดความเร็วในการเคลื่อนที่ของสายพานลำเลียง
ติดตั้งที่ Pulley หรือจุดที่เคลื่อนที่สัมพันธ์กับสายพานอย่างแม่นยำ
เมื่อได้ค่าความเร็วและน้ำหนักต่อหน่วย ความสามารถในการคำนวณปริมาณวัสดุที่ผ่านจึงเกิดขึ้น (Weight × Speed = Flow rate)

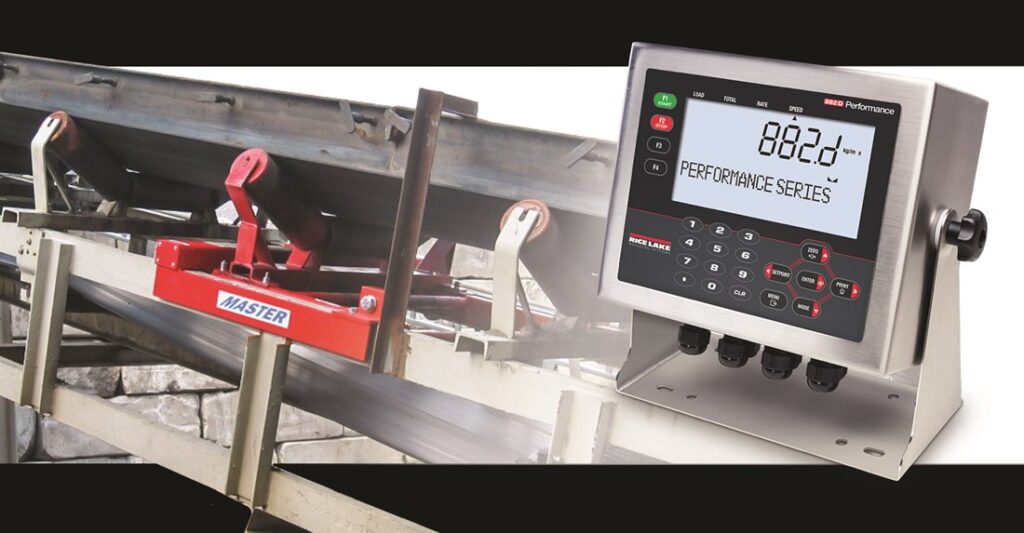

4. เครื่องแสดงผลและควบคุม (Weight Indicator / Integrator)

เป็นสมองของระบบ ใช้รับสัญญาณจาก Load Cell และ Speed Sensor
ประมวลผลเพื่อแสดงผลลัพธ์ เช่น น้ำหนักสะสม (Totalizer), อัตราการไหล (Tons per hour), ค่าความเร็วสายพาน ฯลฯ
บางรุ่นสามารถเชื่อมต่อกับระบบ PLC หรือระบบ SCADA เพื่อส่งข้อมูลแบบ Real-time

5. โรลเลอร์เฉพาะจุดชั่ง (Weigh Idler)

เป็นชุดลูกกลิ้งที่ออกแบบมาเฉพาะเพื่อใช้งานร่วมกับเครื่องชั่ง
มีการควบคุมระยะและการกระจายน้ำหนักให้สม่ำเสมอ
ช่วยให้ Load Cell รับแรงได้อย่างแม่นยำโดยไม่บิดเบี้ยว

6. ระบบติดตั้งและฐานยึด (Mounting System)

ช่วยให้เครื่องชั่งติดตั้งแน่นหนา ลดแรงสั่นสะเทือน และป้องกันความคลาดเคลื่อนจากการเคลื่อนตัวของสายพาน
อาจรวมถึงวัสดุซับแรงสั่น การปรับระดับ และการป้องกันฝุ่นหรือความชื้น

7. อุปกรณ์เสริมอื่นๆ (ขึ้นอยู่กับรุ่น)

ระบบ Calibration อัตโนมัติ (Auto calibration system)
อุปกรณ์ป้องกันสัญญาณรบกวน (Signal Conditioning)
ระบบแจ้งเตือนเมื่อค่าเบี่ยงเบน (Alarm / Limit Output)
ชุดป้องกันฝุ่น น้ำ หรือสารเคมี (Protective Enclosure)
