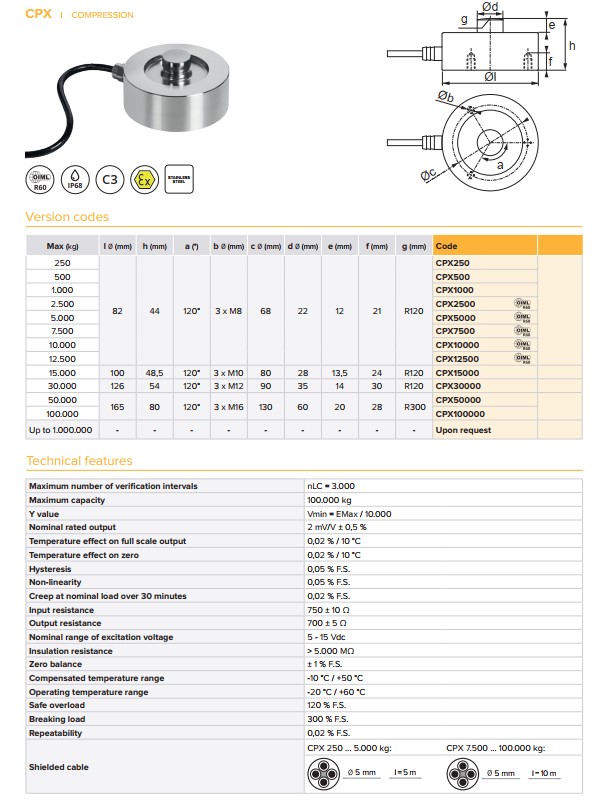

รายละเอียดในตาราง Specification ของโหลดเซลล์ (Load Cell) รุ่น CPX -

รายละเอียดในตาราง Specification ของโหลดเซลล์ (Load Cell) รุ่น CPX นี้บอกถึงคุณสมบัติทางเทคนิคและความแม่นยำ ซึ่งสำคัญมากในการเลือกไปใช้งานหรือออกแบบระบบวัดน้ำหนัก ผมขอสรุปและอธิบายแต่ละหัวข้อให้เข้าใจง่ายๆ โดยแบ่งเป็นกลุ่มๆ ดังนี้ครับ

1. ข้อมูลด้านพิกัดและความแม่นยำพื้นฐาน

Maximum number of verification intervals (nLC = 3.000): คือจำนวนขั้นการวัดสูงสุดที่ได้รับการรับรองตามมาตรฐานสากล (OIML) ยิ่งตัวเลขนี้สูง แสดงว่ามีความละเอียดแม่นยำสูง (3,000 คือมาตรฐานทั่วไปสำหรับตาชั่งเชิงพาณิชย์)
Maximum capacity (100.000 kg): พิกัดน้ำหนักสูงสุดที่โหลดเซลล์รุ่นนี้ (ในซีรีส์นี้) สามารถผลิตได้สูงสุดคือ 100 ตัน
Y value ( $Vmin = EMax / 10.000$ ): เป็นค่าที่บอกความสามารถในการแยกแยะน้ำหนักที่เล็กที่สุดที่โหลดเซลล์ยังวัดได้อย่างแม่นยำ (ความละเอียดภายใน)

2. ข้อมูลทางไฟฟ้าและการส่งสัญญาณ

Nominal rated output ( $2 mV/V \pm 0,5\%$ ): คือสัญญาณไฟฟ้าที่จะส่งออกมาเมื่อมีน้ำหนักกดทับเต็มพิกัด เช่น ถ้าเราจ่ายไฟเลี้ยง 10V สัญญาณที่ออกมาเมื่อกดน้ำหนักเต็มคือ $20 mV$
Input resistance ( $750 \pm 10 \Omega$ ): ค่าความต้านทานทางด้านอินพุต (ขาที่จ่ายไฟเข้า)
Output resistance ( $700 \pm 5 \Omega$ ): ค่าความต้านทานทางด้านเอาต์พุต (ขาที่ส่งสัญญาณออก)
Nominal range of excitation voltage ( $5 - 15 Vdc$ ): ช่วงแรงดันไฟฟ้ากระแสตรงที่เหมาะสมในการจ่ายให้โหลดเซลล์ทำงาน
Insulation resistance ( > $> 5.000 M\Omega$ ): ค่าความต้านทานฉนวนระหว่างวงจรภายในกับตัวบอดี้เหล็ก ป้องกันไฟรั่วและสัญญาณรบกวน
Zero balance (± $\pm 1\% F.S.$ ): ค่าความคลาดเคลื่อนของสัญญาณในขณะที่ยังไม่มีน้ำหนักกดทับ (จุดศูนย์) ซึ่งยอมรับได้ไม่เกิน 1% ของพิกัดเต็ม

3. ค่าความผิดพลาดและความแม่นยำ (Accuracy)

ค่าเหล่านี้ใช้หน่วยเป็น % F.S. (Full Scale) คือคิดเป็นเปอร์เซ็นต์ของน้ำหนักพิกัดสูงสุด

Hysteresis ( $0,05\% F.S.$ ): ความแตกต่างของค่าที่อ่านได้เมื่อ "ค่อยๆ เพิ่มน้ำหนัก" เทียบกับ "ค่อยๆ ลดน้ำหนัก" ลงมาที่จุดเดิม
Non-linearity ( $0,05\% F.S.$ ): ค่าความเบี่ยงเบนจากเส้นตรง ยิ่งน้อยยิ่งดี แปลว่าสัญญาณขาออกตอบสนองต่อน้ำหนักได้เป็นสัดส่วนที่ตรงไปตรงมา
Creep at nominal load ( $0,02\% F.S.$ ): ค่าความเพี้ยนของน้ำหนักเมื่อเราวางน้ำหนักแช่ทิ้งไว้เป็นเวลา 30 นาที (โหลดเซลล์ที่ดีค่านี้ต้องต่ำ)
Repeatability ( $0,02\% F.S.$ ): ความสามารถในการอ่านค่าได้เท่าเดิม เมื่อวางน้ำหนักเดิมซ้ำๆ หลายๆ ครั้ง

4. อิทธิพลจากอุณหภูมิ (Temperature Effects)

Temperature effect on full scale output ( $0,02\% / 10 ^\circ C$ ): เมื่ออุณหภูมิเปลี่ยนไปทุกๆ 10 องศา ค่าสัญญาณตอนน้ำหนักเต็มจะเพี้ยนไป 0.02%
Temperature effect on zero ( $0,02\% / 10 ^\circ C$ ): เมื่ออุณหภูมิเปลี่ยนไปทุกๆ 10 องศา ค่าศูนย์ (ตอนไม่มีน้ำหนัก) จะเพี้ยนไป 0.02%
Compensated temperature range ( $-10 ^\circ C / +50 ^\circ C$ ): ช่วงอุณหภูมิที่โหลดเซลล์จะทำงานได้แม่นยำตามที่ระบุไว้ข้างต้น
Operating temperature range ( $-20 ^\circ C / +60 ^\circ C$ ): ช่วงอุณหภูมิสูงสุด-ต่ำสุดที่เครื่องยังทำงานได้โดยไม่พัง แต่อาจมีความแม่นยำลดลง

5. ความทนทานและความปลอดภัย (Safety)

Safe overload ( $120\% F.S.$ ): น้ำหนักเกินที่โหลดเซลล์รับได้โดยที่ไม่ทำให้ค่าความแม่นยำเสียหาย (เช่น พิกัด 100kg วางได้ถึง 120kg)
Breaking load ( $300\% F.S.$ ): จุดวิกฤตที่ถ้าวางน้ำหนักเกินนี้ โครงสร้างเหล็กของโหลดเซลล์จะบิดเบี้ยวหรือแตกหักเสียหายถาวร
Shielded cable: สายสัญญาณมีฉลากหุ้มป้องกันสัญญาณรบกวนจากภายนอก

สรุป: โหลดเซลล์รุ่น CPX นี้เป็นเกรดอุตสาหกรรมที่มีความทนทานสูง (Stainless Steel, IP68 กันน้ำกันฝุ่น) และมีความแม่นยำอยู่ในระดับมาตรฐานสากล (C3) เหมาะสำหรับงานถังชั่งน้ำหนักขนาดใหญ่ หรือเครื่องจักรในโรงงานครับ
