DGT1SX หน้าจอแสดงค่าน้ำหนักคุณสมบัติและการประยุกต์ใช้งาน

DGT1SX: อินดิเคเตอร์น้ำหนัก 1 ช่องสัญญาณ ที่มาพร้อม Fieldbus และ Web Server ในตัว

DGT1SX คือเครื่องอินดิเคเตอร์น้ำหนักแบบ 1 ช่องสัญญาณรุ่นใหม่ที่มาพร้อมเทคโนโลยีล้ำสมัย รองรับการเชื่อมต่อ Fieldbus และ Web Server ในตัว ตอบโจทย์งานชั่งน้ำหนักอุตสาหกรรมที่ต้องการความแม่นยำสูงและการเชื่อมต่อที่ยืดหยุ่น

จุดเด่นของ DGT1SX

✅ Sampling Rate สูงสุด 4800 Hz — เพื่อความแม่นยำและการตอบสนองอย่างรวดเร็ว
✅ โหลดเซลล์สเตตัสไดแอกโนสติกส์ — ช่วยตรวจสอบสถานะโหลดเซลล์ได้ง่าย
✅ พอร์ต USB — สำหรับการโปรแกรมอย่างรวดเร็ว
✅ Web Server ในตัว — เข้าถึงข้อมูลได้ทุกที่ผ่านเว็บเบราว์เซอร์

---

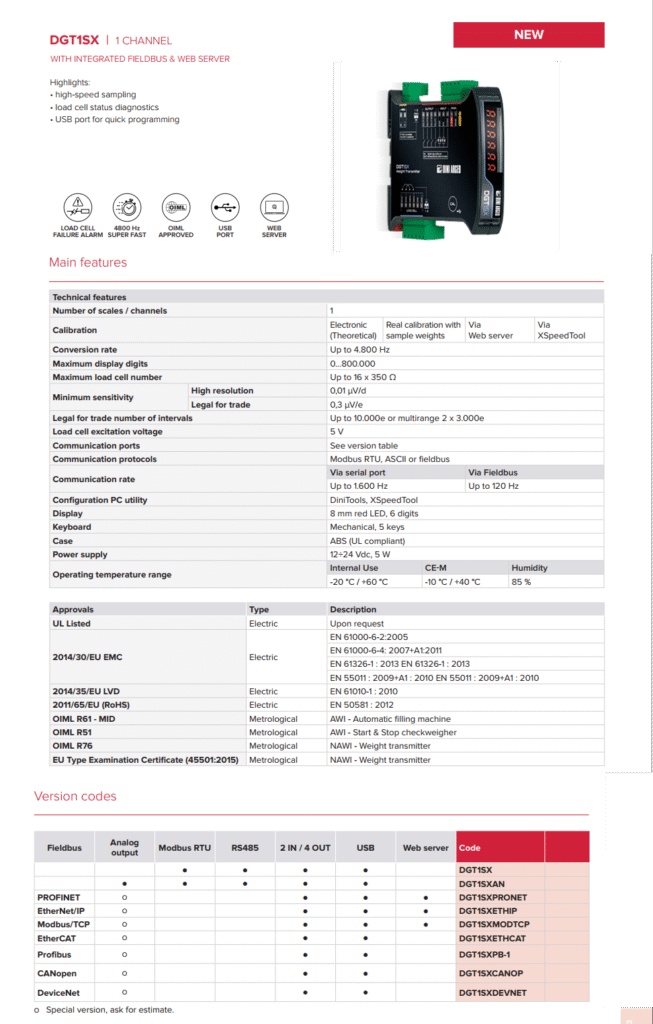

คุณสมบัติทางเทคนิค

• รองรับโหลดเซลล์ได้สูงสุด 16 ตัว (สูงสุด 350 Ω ต่อโหลดเซลล์)

• ค่าความไวขั้นต่ำ (High Resolution) — 0.01 μV/d

• ค่าความไวขั้นต่ำ (Legal for Trade) — 0.3 μV/e

• จำนวนการแสดงผลสูงสุด — 800,000

• อัตราการแปลงสัญญาณ (Conversion Rate) — สูงสุด 4800 Hz

• แรงดันไฟเลี้ยงโหลดเซลล์ — 5 V

• จอแสดงผล LED 8 มม. 6 หลัก

• พอร์ตการสื่อสาร — รองรับ Modbus RTU, ASCII และ Fieldbus

• คีย์บอร์ด — แบบกลไก 5 ปุ่ม (ABS UL compliant)

• ช่วงอุณหภูมิการทำงาน — -20°C ถึง +60°C

• แรงดันไฟเลี้ยง — 12-24 Vdc, 5W

---

การเชื่อมต่อและ Fieldbus

DGT1SX รองรับโปรโตคอล Fieldbus ชั้นนำ เช่น:

• PROFINET

• EtherNet/IP

• Modbus/TCP

• EtherCAT

• Profibus

• CANopen

• DeviceNet

ตอบโจทย์งานอุตสาหกรรมทุกประเภท รองรับทั้ง USB และ Web Server ในตัว เพื่อการตั้งค่าและการเข้าถึงข้อมูลอย่างยืดหยุ่น

---

การรับรองมาตรฐาน

• UL Listed

• CE EMC (EN 61000-6-4, EN 61326-1)

• CE LVD (EN 61010-1)

• RoHS (EN 50581)

• OIML R61 MID — เครื่องชั่งสำหรับระบบบรรจุอัตโนมัติ

• OIML R51 — เครื่องชั่งสำหรับงานตรวจสอบน้ำหนัก (AWI)

• OIML R76 — เครื่องส่งสัญญาณน้ำหนัก (NAWI)





DGT1SX เหมาะกับใคร?

✅ อุตสาหกรรมการผลิตและบรรจุภัณฑ์
เหมาะสำหรับโรงงานที่ต้องการตรวจสอบน้ำหนักบนสายพาน หรือในเครื่องจักรบรรจุอัตโนมัติ (Automatic Filling Machine)

✅ งานตรวจสอบน้ำหนัก (Checkweigher)
ตอบโจทย์การตรวจสอบน้ำหนักสินค้าแบบรวดเร็วและแม่นยำ ทั้งในสายการผลิตและจุดควบคุมคุณภาพ

✅ ผู้ให้บริการระบบอัตโนมัติ (System Integrator)
เหมาะสำหรับงานระบบที่ต้องการการเชื่อมต่อ Fieldbus, Ethernet, PROFINET และ Web Server เพื่อควบคุมและสื่อสารกับอุปกรณ์อื่นๆ ในโรงงานอัจฉริยะ (Smart Factory)

✅ อุตสาหกรรมทั่วไปที่ต้องการการเชื่อมต่อ Fieldbus
เช่น อุตสาหกรรมอาหาร เคมี ปูนซีเมนต์ การขนส่ง ที่ต้องการการแสดงผลและควบคุมการชั่งน้ำหนักอย่างแม่นยำและต่อเนื่อง

---

ตัวอย่างการนำไปใช้งานของ DGT1SX

1️⃣ เครื่องชั่งบรรจุอัตโนมัติ (Automatic Filling Machine)

DGT1SX เชื่อมต่อกับโหลดเซลล์เพื่อควบคุมกระบวนการบรรจุผลิตภัณฑ์ เช่น ถุงปุ๋ย เม็ดพลาสติก หรือเมล็ดพืชอัตโนมัติ โดยใช้สัญญาณจากโหลดเซลล์ในการตัดการจ่ายสินค้าเมื่อถึงน้ำหนักที่ต้องการ พร้อมส่งข้อมูลผ่าน Fieldbus เช่น PROFINET หรือ EtherCAT ไปยัง PLC เพื่อสั่งหยุดเครื่องจักร ช่วยให้ได้ผลลัพธ์ที่แม่นยำและประหยัดวัตถุดิบ

---

2️⃣ ระบบตรวจสอบน้ำหนักบนสายพาน (Checkweigher System)

นำ DGT1SX มาติดตั้งกับโหลดเซลล์ใต้สายพานลำเลียง เพื่อตรวจสอบน้ำหนักของสินค้าในสายการผลิต เช่น กล่องบรรจุสินค้า หรือถุงสินค้า หากน้ำหนักเกิน/ต่ำกว่ากำหนด ระบบสามารถส่งสัญญาณแจ้งเตือนหรือคัดสินค้าอัตโนมัติ และยังเชื่อมต่อ Web Server เพื่อตรวจสอบข้อมูลน้ำหนักแบบเรียลไทม์ได้จากระยะไกล

---

3️⃣ ระบบควบคุมน้ำหนักในงานผสมสูตร (Batch Weighing)

DGT1SX รองรับโหลดเซลล์ได้สูงสุด 16 ตัว และค่าความไวสูงถึง 0.01 μV/d ทำให้เหมาะสำหรับงานผสมวัตถุดิบหลายชนิดในกระบวนการผลิต เช่น เคมี อาหาร หรือยา โดยเชื่อมต่อกับ PLC และ Fieldbus (เช่น Modbus/TCP หรือ Profibus) เพื่อควบคุมการจ่ายวัตถุดิบแต่ละชนิดให้ได้ตามสูตรที่กำหนด

---

4️⃣ ระบบควบคุมถังไซโลหรือ Hopper

ติดตั้ง DGT1SX เข้ากับโหลดเซลล์ใต้ถังไซโลหรือ Hopper เพื่อวัดน้ำหนักวัตถุดิบ เช่น แป้ง น้ำตาล หรือเม็ดพลาสติก จากนั้นส่งสัญญาณไปยังระบบ SCADA หรือ HMI ผ่าน Web Server หรือ Fieldbus เพื่อแจ้งเตือนหรือควบคุมกระบวนการเติมวัตถุดิบแบบอัตโนมัติ ช่วยลดปัญหาการขาดวัตถุดิบในสายการผลิต

---

5️⃣ ระบบตรวจสอบและควบคุมน้ำหนักในอุตสาหกรรมโลจิสติกส์

ติดตั้ง DGT1SX เพื่อชั่งน้ำหนักพาเลทหรือบรรทุกสินค้าในคลังสินค้า แล้วส่งข้อมูลผ่าน Ethernet/IP หรือ USB ไปยังระบบ ERP หรือโปรแกรมจัดการคลังสินค้า (WMS) ช่วยให้บริหารจัดการการขนส่งและสต็อกได้แม่นยำและเป็นระบบ

---

💡 ด้วยความสามารถในการเชื่อมต่อหลากหลายและรองรับมาตรฐาน OIML ทำให้ DGT1SX เป็นตัวเลือกที่ยอดเยี่ยมสำหรับทุกอุตสาหกรรมที่ต้องการการชั่งน้ำหนักที่แม่นยำ เชื่อมต่อได้ง่าย และควบคุมกระบวนการได้อย่างมีประสิทธิภาพ
